易智.風管分節軟件（AirDuct Segment）爲針對風管加工的專業BIM軟件，主要用于通風管道機制加工的快速的建模分段（分節）。因爲軟件的快速建模和統計的功能，也适合作爲施工管理人員和造價人員的适用工具。
1、快速三維建模，對于比較标準的CAD圖紙可一鍵自動識别轉換
三維模型可直觀的了解風管系統形狀、标高等情況
自動按機制風管規則生成變徑、彎頭、三通、四通等異形件
布置風閥、短管、穿牆套管等功能，完全覆蓋通風專業需求
自動生成立管管井，快速、準确、直觀的進行立管、立彎、高差管建模
自動布置支吊架，自動統計支吊架
自定義各種設備，讓模型更加準确直觀
碰撞檢查功能，剖面圖功能
生成二維圖功能
2、自動分段（分節），分段方式結合國内風管機制加工工藝要求
可自動分段，也可人工分段
分段規則自定義，滿足各種特殊需求
可根據原材料和工藝設置自動計算分段長度
3、自動生成工單，并進行原、輔材料計算
生成标準工單，獨創異形件規格表述方式
便于CAMDUCT等數控加工軟件的數據錄入方式
根據規則進行原材料、配套輔料的準确計算
所有規則均可自定義，滿足各種特殊需求
4、可擴展訂制符合企業實際需求的數據管理平台，幫助企業進行數字化轉型
模型—訂單的無縫對接
下單—原材料采購—生産—出庫—結算及統計、審批的流程轉換
釘釘、微信、郵件等數據對接
| 功能模塊概覽 | ||
| 易智.風管分段（ADS） | 圖層 | 快速開關、凍結、鎖定圖層 |
| 快速修改、恢複圖層顔色 | ||
| 快速分解圖形、圖塊 | ||
| 建模 | 自動識别建模 | |
| 手動建模（水平管、立管） | ||
| 布置風閥（消聲器）、定牆距布置風閥 | ||
| 手動、自動布置風管支吊架 | ||
| 風管連接（直管與直管、直管與異形件） | ||
| 根據現場實測數據手動建模 | ||
| 布置穿牆套管 | ||
| 管井立管輔助 | ||
| 布置下支短管、立彎、7型管、Z型管 | ||
| 布置過梁彎 | ||
| 風管開洞，同時布置插嘴、風口等 | ||
| （自動識别風管規格、标高） | ||
| （手動輸入風管參數） | ||
| （風管長度整定） | ||
| 分段 | 自動一鍵分段 | |
| 手動分段：單管分段、定長分段、打斷 | ||
| 直管合并、直管與異形件合并 | ||
| 修改 | 風管拉伸、複制、旋轉、移動 | |
| 修改半徑（修改爲直角等） | ||
| 修改風管連接工藝、材質、用途 | ||
| 修改風管尺寸 | ||
| 修改風管标高、樓闆高 | ||
| 碰撞檢查、風管自動去重 | ||
| 查找風管，快速選擇風管 | ||
| 标注 | 風管系統号 | |
| 系統内管件編号，任意編号 | ||
| 标注内容自定義，一鍵标注 | ||
| 立管标注：從上到下逐一标注 | ||
| 标注系統号 | ||
| 一鍵生成管件大樣圖 | ||
| 系統平面圖 | ||
| 導出 | 導出、導入模型 | |
| 導出二維圖 | ||
| 清量 | 快速統計文字、圖塊 | |
| 快速統計線長、圓形 | ||
| 手動分級清點 | ||
| 一鍵統計 | ||
| 自定義設置 | 材質、工藝、用途，風管别名 | |
| 構件三維、二維顔色，三維樣式 | ||
| 最小管長、樓層高度 | ||
| 風閥名稱、長度、定牆距離 | ||
| 風口名稱，穿牆套管長度、間隙 | ||
| 支架橫擔、吊标計算規則 | ||
| 變徑長度判斷規則 | ||
| 三通、四通允許高差，留長（套頭）規則 | ||
| 生成插嘴規則，主管等寬規則 | ||
| 開洞規則，開洞管切斷規則 | ||
| 彎頭、偏（高差管）、過梁彎生成規則 | ||
| 分段規則，分段長度自動計算規則 | ||
| 内弧半徑規則 | ||
| 面積計算規則 | ||
| 标注規則，編号選擇、标注内容選擇 | ||
| 标注文字大小、标注距離、位置 | ||
| 大樣圖生成規則 | ||
| 快速選擇方式 | ||
| 項目屬性 | ||
| 工單 | 自定義風管闆厚規則 | |
| 自定義風管輔料計算規則 | ||
| 自定義支吊架計算規則 | ||
| 自定義工單顯示内容 | ||
| 計算風管工單、闆材明細 | ||
| 計算支架、設備、輔料、原材料 | ||
| 導出Excel工單 | ||
| 導出至CAMDUCT（CAM模塊） | ||

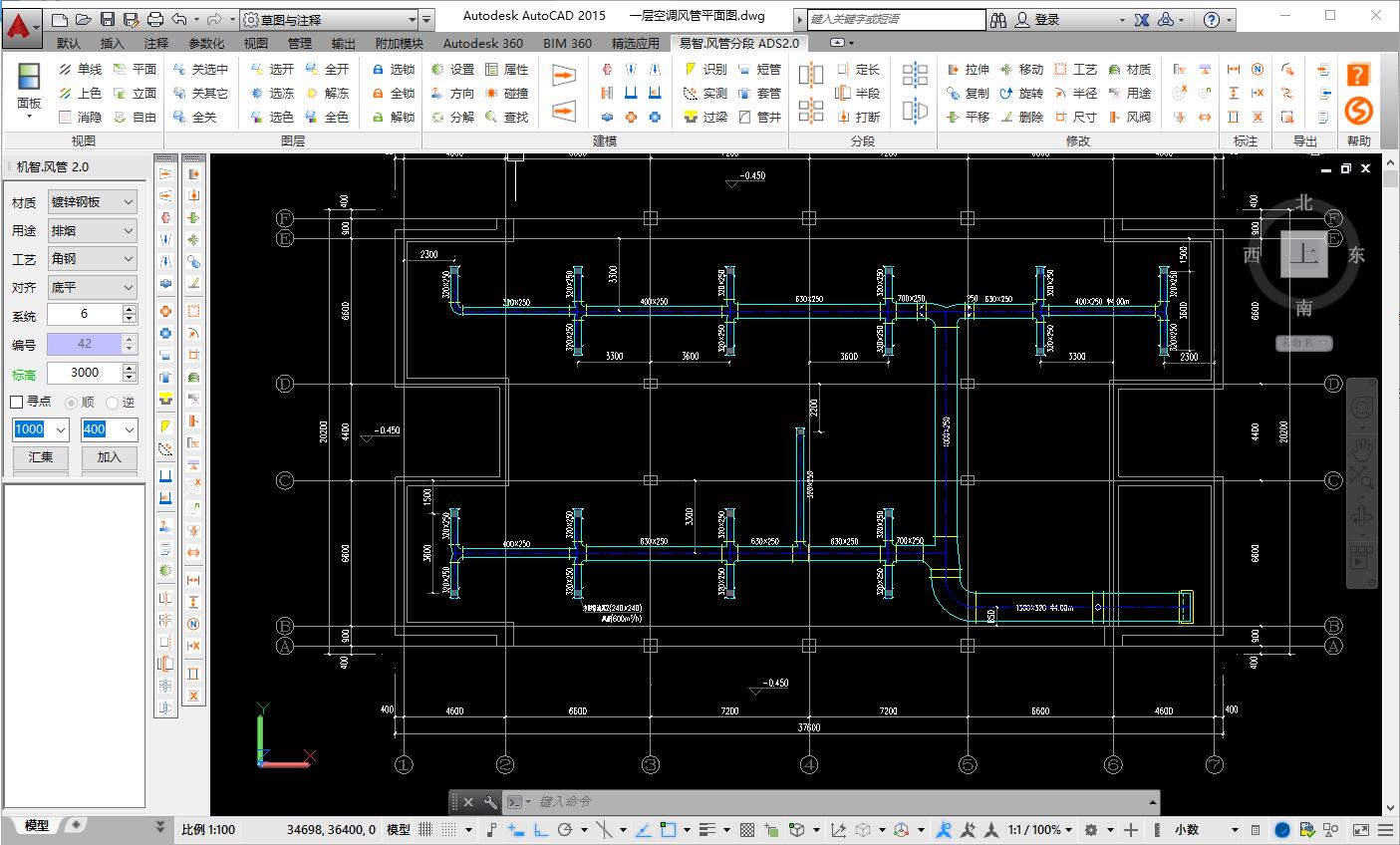

原圖

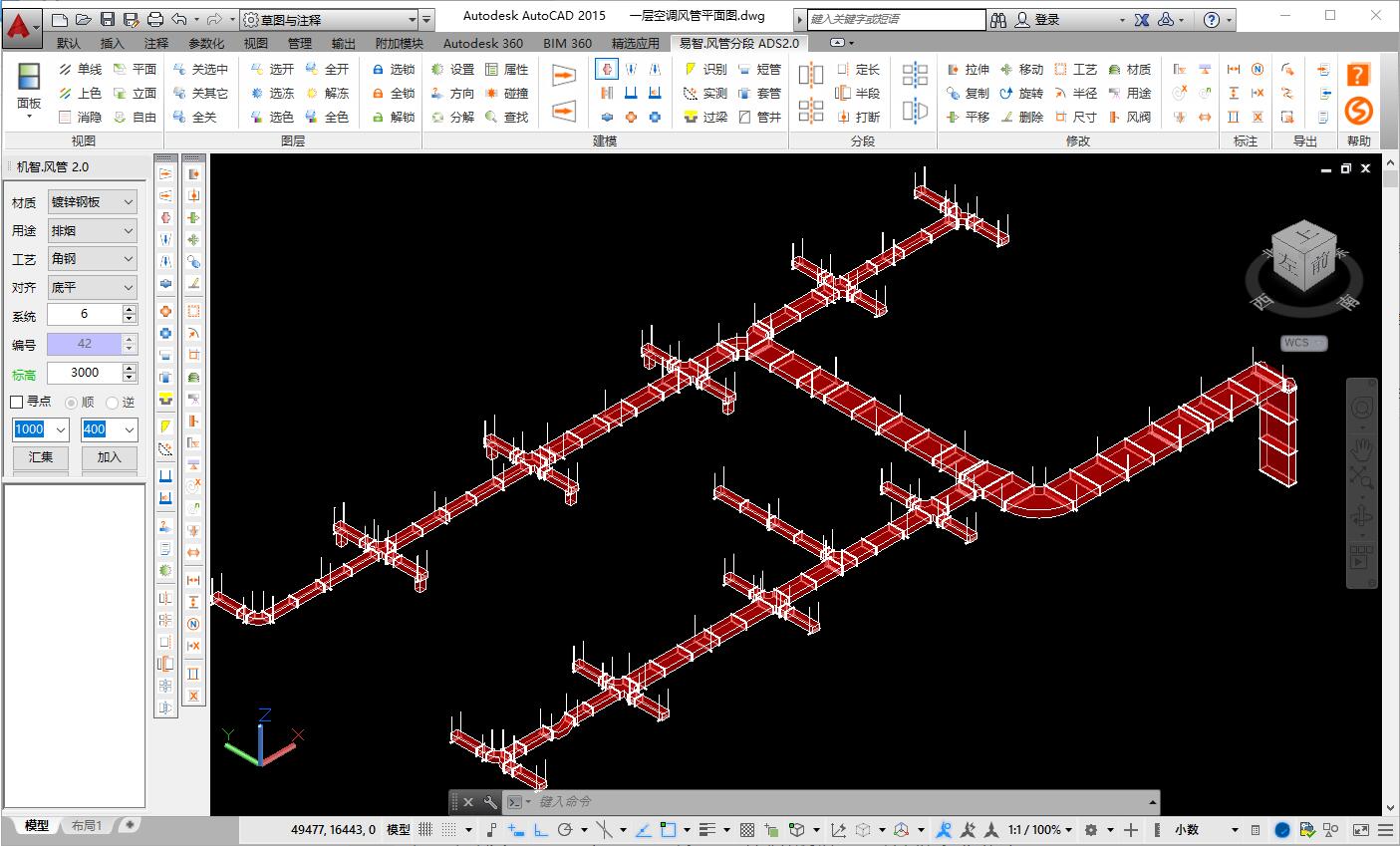

模型

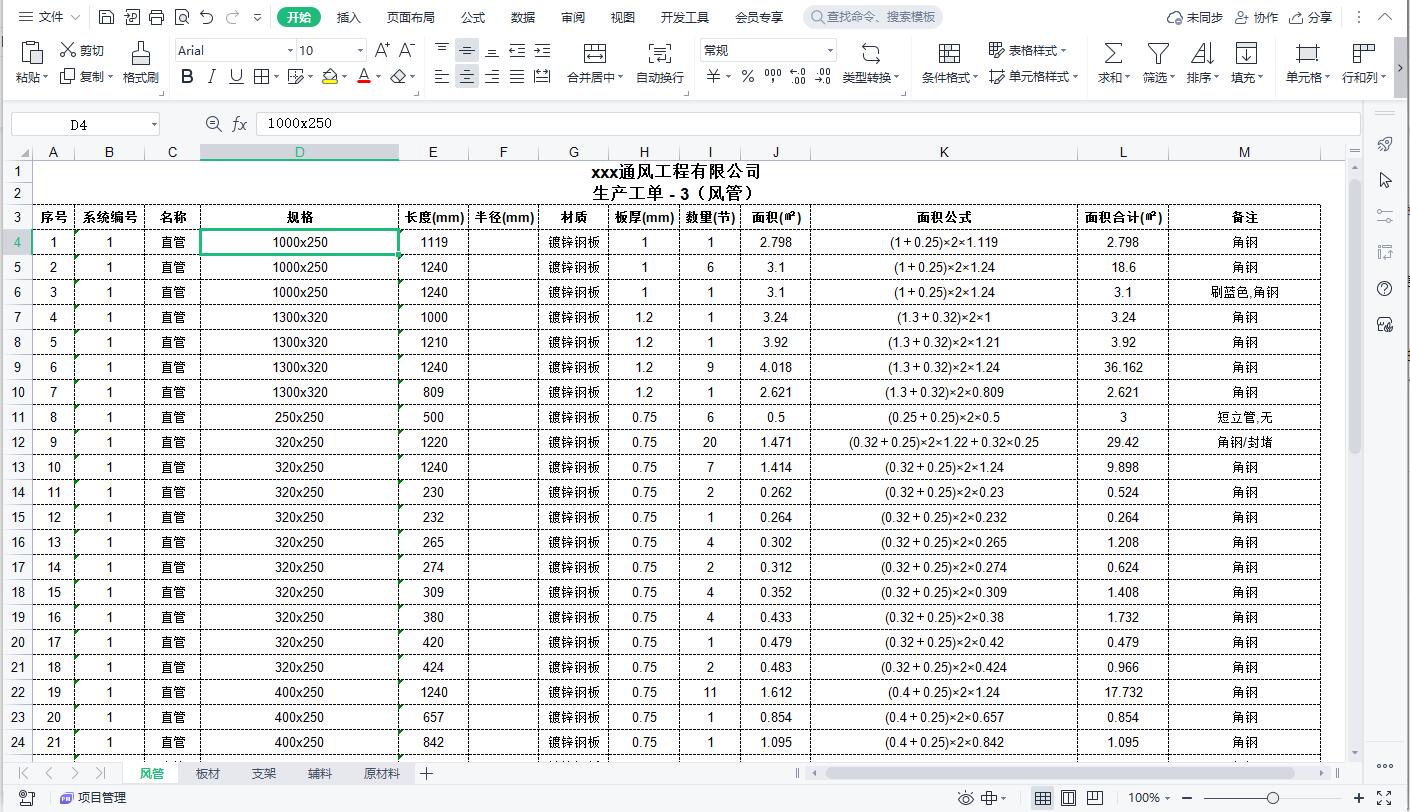

計算
導出

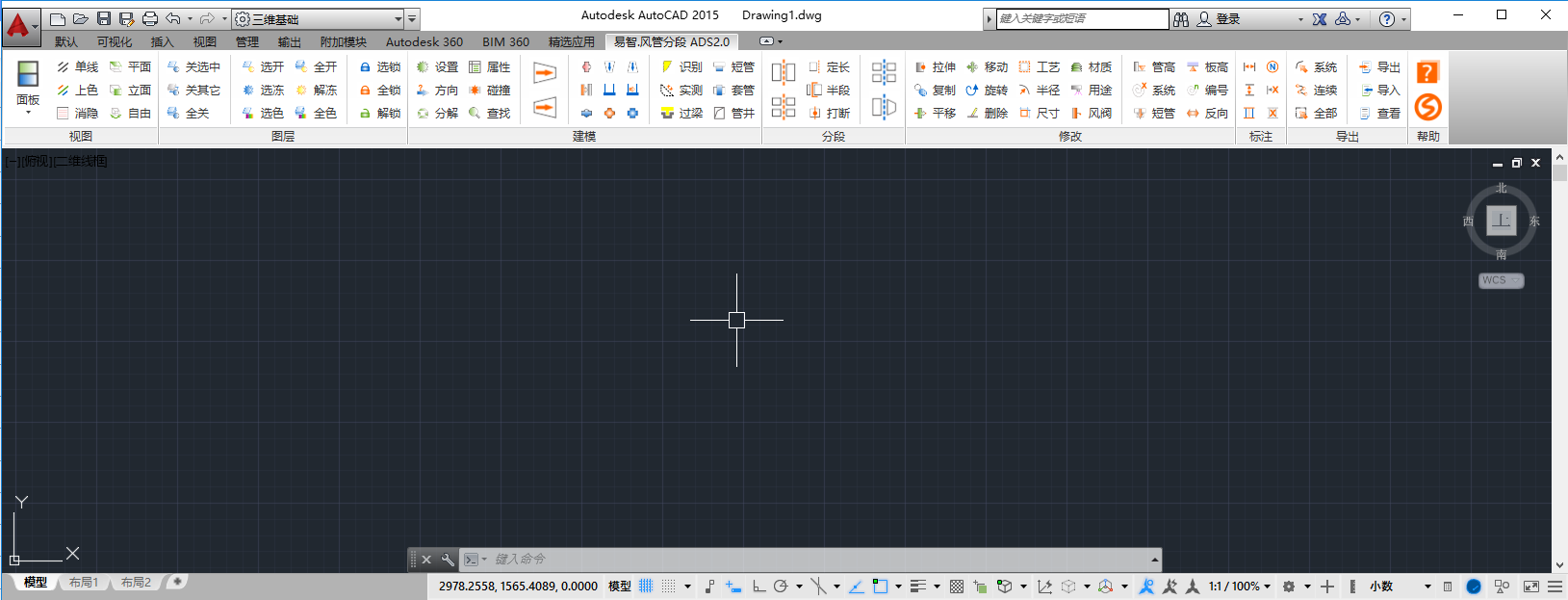

CAD建模模塊

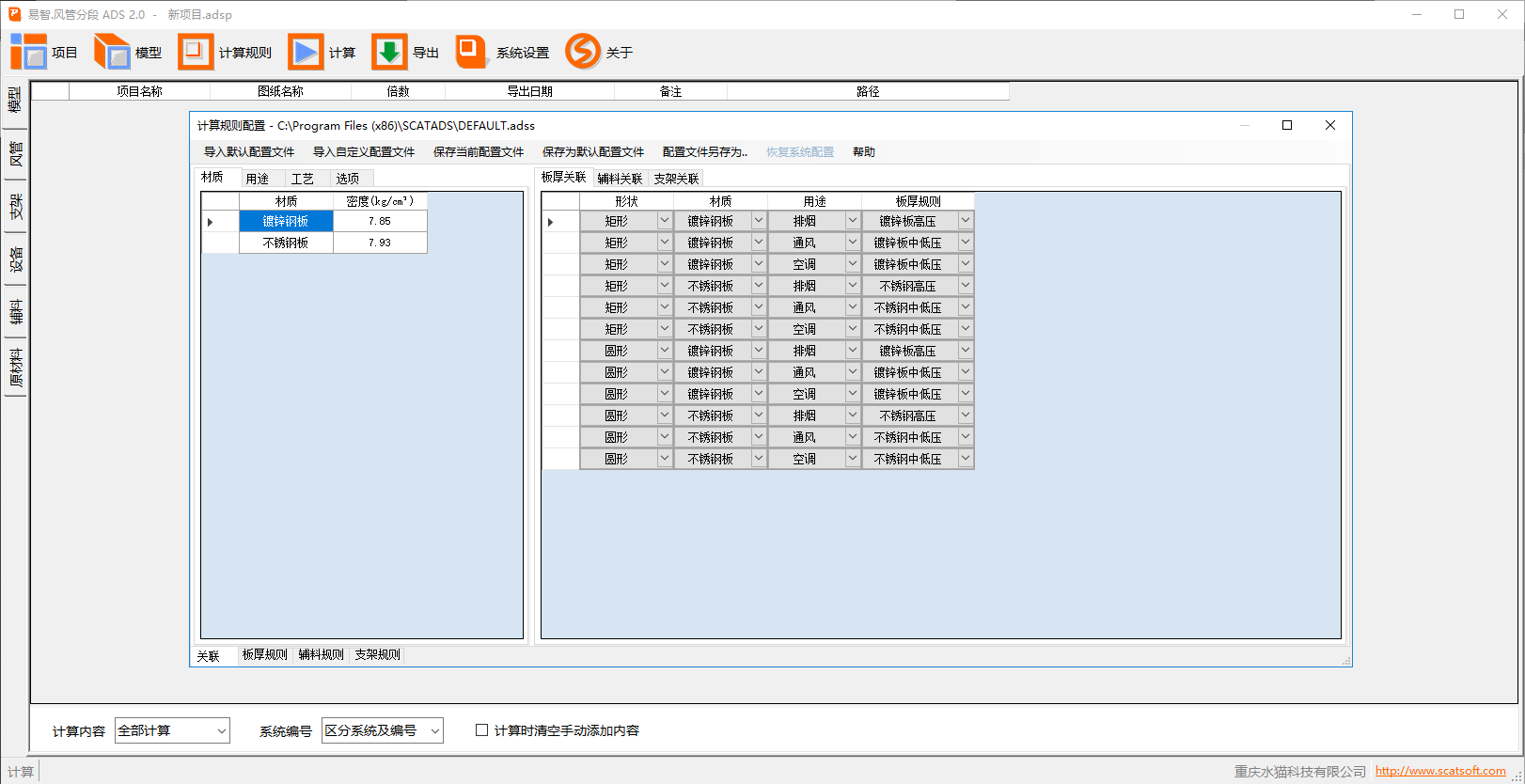

工單計算模塊
